ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ & ΕΠΕΞΕΡΓΑΣΙΑ ΑΝΤΙΣΚΟΥΡΙΑΣ
■Μηχανική Απόδοση
| Μηχανικά Χαρακτηριστικά | ||||
| Ονομασία | Αντοχή εφελκυσμού | Σημείο απόδοσης (ελάχ.) | Επιμήκυνση (ελάχ.) | |
| Ψυχρά τραβηγμένα | 470~840 Mpa | 355 N/mm | 8% | |
| Μηχανοποιημένο | 410~520 Mpa | 275 N/m㎡ | 22% | |
| Κοίλος | 370~520 Mpa | 235 N/mm | 22% | |
■Χημική Σύνθεση
| Ονομασία | Κώδικας χάλυβα | C% max. | Si% μέγ. | Mn% μέγ. | P% μέγ. | S% μέγ. |
| Ψυχρά τραβηγμένα | ISO 630 Fe360B |
0.17 | 0.4 | 1.4 | 0.045 | 0.045 |
| Μηχανοποιημένο | ISO 630 Fe430B |
0.21 | 0.4 | 1.5 | 0.045 | 0.045 |
| Κοίλος | Q235A | 0.22 | 0.35 | 1.4 | 0.045 | 0.045 |
■Θεραπεία κατά της σκουριάς
| Ονομασία | Πρόληψη σκουριάς | Μέθοδος | Υπαίθριος (Μήνας) | Εσωτερικός χώρος (Μήνας) |
| Ψυχρά τραβηγμένα | Αντισκωριακό λάδι/204-1 αντισκωριακό λάδι ή 74-2 λάδι σκληρής επίστρωσης κατά της σκουριάς |
Λίπανση | 3~6 | 24 |
| Μηχανοποιημένο | ||||
| Κοίλος | Γαλβανισμένο με τρισθενές χρώμιο | Γκαλανίζ | 22% | 60 |
Πλάκα καθοδήγησης πίεσης
■Χυτό ή σφυρήλατο πιεστήριο
| Κώδικας | Ονομασία | Διαστάσεις (mm) | |||||||||
| A | B | C | D | E | F | G | M | Ø | Μπουλόνι | ||
| C/F1 | T75/B | 30 | 15 | 15 | 30 | 10.5 | 15 | 4.5 | 3 | 9 | Μ8 |
| C/F2 | T89/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | Μ12 |
| C/F3 | T90/B | 32 | 16 | 16 | 38 | 11 | 16 | 5 | 6 | 13 | Μ12 |
| C/F4 | T114/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | Μ16 |
| T127-1/B | 50 | 22 | 28 | 50 | 14 | 22 | 5 | 7.5 | 17 | Μ16 | |
| T127-2/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | Μ16 | |
| T140-1/B | 50 | 22 | 28 | 50 | 17 | 25 | 8 | 8 | 17 | Μ16 | |
| C/F5 | Τ140-2/Β | 70 | 38 | 32 | 65 | 16 | 25.5 | 12.5 | 24 | 20.5 | Μ18 |
| C/F6 | Τ140-3/Β | 70 | 38 | 32 | 75 | 19 | 28.5 | 19 | 24 | 20.5 | Μ18 |
■Συρόμενη πλάκα πίεσης
| Ονομασία κωδικού | Διαστάσεις (mm) | ||||||||||
| A | B | C | D | E | F | G | M | Ø | Μπουλόνι | ||
| C/F2 | T89/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
13 | Μ12 |
| T90/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 | - | 13 | Μ12 | |
| T114/B | 76 | 70 | 31 | 5 | 9 | 14.5 | 18.5 |
|
17.5 | Μ16 | |
| T127-1/B | 76 | 70 | 31 | 5 | 9 | 14.5. | 18.5 | - | 17.5 | Μ16 | |
| C/F1 | T127-2/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | Μ16 |
| T140-1/B | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 | - | 17.5 | Μ16 | |
| Τ140-2/Β | 76 | 70 | 33 | 5 | 14.5 | 20.5 | 19 |
|
17.5 | Μ16 | |
■Πλάκα πίεσης τύπου Τ
| Κώδικας | Ονομασία | Διαστάσεις (mm) | |||||||||
| A | B | C | D | E | F | G | M | Ø | Μπουλόνι | ||
| Τ1 | Τ45/Α | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | Μ10 |
| T50/A | 32 | 22 | 15 | 12 | 5.5 | 5 | 11 | 23 | 10 | Μ10 | |
| Τ2 | Τ70-1/Β | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | Μ12 |
| Τ75-3/Β | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | Μ12 | |
| T82/B | 39 | 26 | 16 | 15 | 7.3 | 6.5 | 13 | 27 | 12 | Μ12 | |
| Τ3 | T89/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | Μ14 |
| T90/B | 45 | 29 | 16 | 18.5 | 9.5 | 8 | 13 | 34 | 14 | Μ14 | |
| Τ4 | T114/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 14 | Μ16 |
| T125/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | Μ16 | |
| T127/B | 50 | 34 | 16 | 20.5 | 10.5 | 8.5 | 15 | 40 | 16 | Μ16 | |
| Τ5 | T140-1/B | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | Μ18 |
| Τ140-2/Β | 55 | 37 | 18 | 23 | 13 | 11 | 17 | 42 | 18 | Μ18 | |

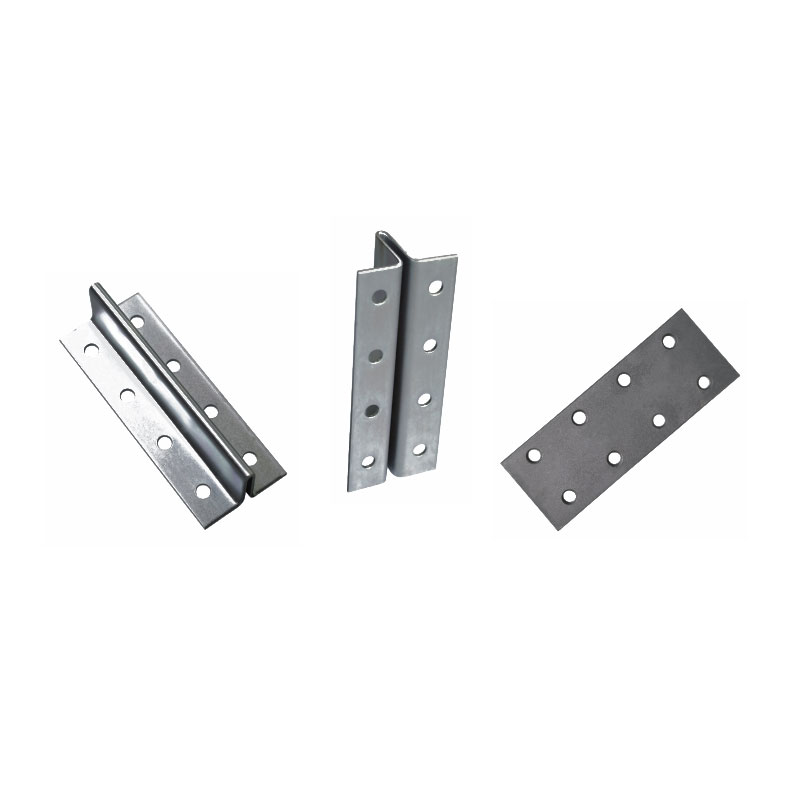

Hot Tags: Αξεσουάρ σιδηροδρομικών οδηγών ανελκυστήρων, Κίνα, Κατασκευαστής, Προμηθευτής, Εργοστάσιο, Ποιότητα, Προσαρμοσμένη, Προηγμένη
