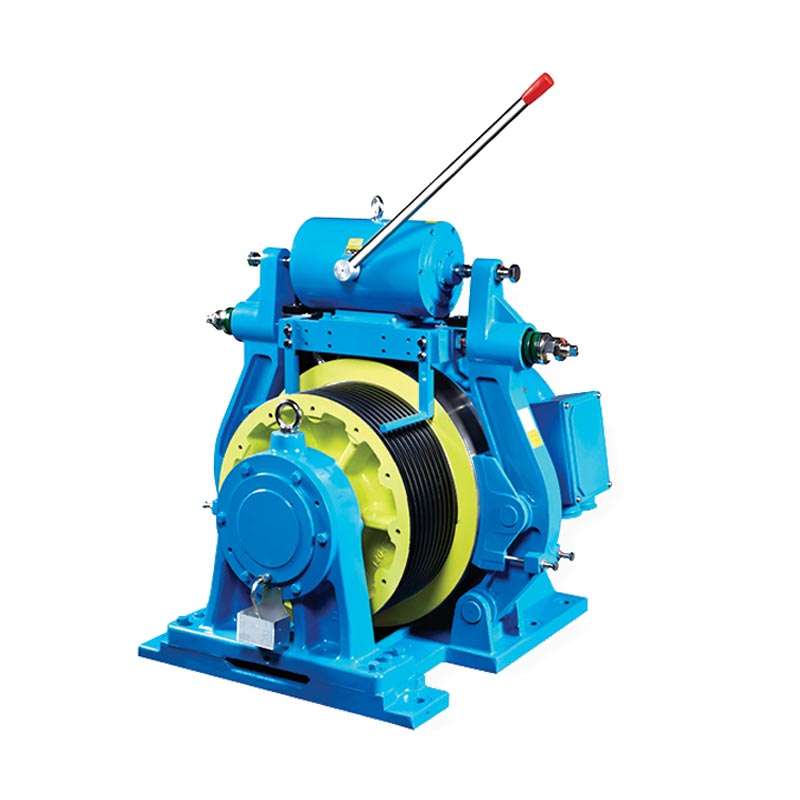

Ανελκυστήρας επιβατών WTY2/SWTY2 MR

Μοντέλο	Ικανότητα κιλά	Ταχύτητα ανελκυστήρα m/s	Ονομαστική έξοδος KW	Ονομαστικό ρεύμα A	Ωριαία ταχύτητα σ.α.λ	Συχνότητα Hz	Διάμετρος τροχαλίας mm	Πολωνοί 2π	Ροπή Nm	Σχοινιά	Groove Dist. mm	Γωνία κοπής	Groove Angle	Rop-ing	Φορτίο άξονα κιλά	Τροχός λαβής	Remole Release	Αδράνεια kg m^2	Βάρος κιλά
WTY2-1600-100	1600	1.0	11.0	25	73	12.2	520	20	1400	5-Φ13	20	p*95*	γ=30°	2:1	10000	Y	N	10.90	1150
WTY2-1600-150		1.5	16.5	40	110	18.4
WTY2-1600-160		1.6	17.6		118	19.6
WTY2-1600-175		1.75	19.3	42	129	21.4
WTY2-1600-200		2.0	22.0	50	147	24.5
WTY2-1600-250		2.5	27.6	60	184	30.6
WTY2-2000-100	2000	1.0	13.5	32	73	12.2	520	20	1799	6-Φ13	20	β-95*	γ=30°	2:1	10000	N	N	12.20	1250
WTY2-2000-150		1.5	20.6	50	110	18.4
WTY2-2000-160		1.6	22.0		118	19.6
WTY2-2000-175		1.75	24.0	51	129	21.4
WTY2-2000-200		2.0	27.5	60	147	24.5
WTY2-2000-250		2.5	34.5	75	184	30.6
★SWTY2-1000-100	1000	1.0	5.8	15	37	6.1	520	20	1499	6-Φ13	20	β=95*	y=30°	1:1	10000	N	N	13.4	1300
SWTY2-1000-150		1.5	10.1	28	55	9.2			1711									12.20	1250
SWTY2-1000-160		1.6	10.8		59	9.8
SWTY2-1000-175		1.75	11.8		64	10.7
SWTY2-1000-200		2.0	13.4	32	73	12.2
SWTY2-1000-250		2.5	16.8	37	92	15.3
SWTY2-1150-150	1150	1.5	10.9	28	55	9.2	520	20	1896	7Φ13	20	β=95*	γ=30°	1:1	10000	N	N	13.40	1300
SWTY2-1150-160		1.6	11.7		59	9.8
SWTY2-1150-175		1.75	12.8		64	107
SWTY2-1150-200		2.0	14.6	34	73	12.2
SWTY2-1150-250		2.5	18.2	41	92	15.3

Κάντε κλικ για να δείτε την εικόνα

Σημειώσεις:
1. Τα φρένα είναι DC110V και AC220V, προαιρετικά, άλλη τάση πέδησης, συμβουλευτείτε μηχανικούς.
2. Το φρένο AC είναι εξοπλισμένο με ελεγκτή, δεν απαιτείται μετασχηματιστής υποβάθμισης. Το φρένο συνεχούς ρεύματος απαιτεί μετασχηματιστή υποβάθμισης στο ερμάριο.
η τάση διατήρησης εγγύησης είναι το 50% της τάσης συλλογής.
3. Οι παράμετροι με «★«θα πρέπει να συμμορφώνονται με μηχανικούς για το εξωτερικό.
4. Εφαρμογή κίνησης Regen, συμβουλευτείτε μας και κατόπιν παραγγείλετε με σημειώσεις.
5. Τα φρένα σύμφωνα με το GB/T 7588.1 έχουν μικρή διαφορά μεταξύ της εικόνας και της πραγματικής.

Χωρητικότητα (kg)	Ταχύτητα ανελκυστήρα (m/s)	Σχοινάκι	Δ1	Δ2	Δ3	Δ4	D5	ΦP	W1	W2	W3	Ε4	H1	Η2	H3	Φd2
2500-3000	1,0-2,5	2:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
3600-4000	1,0-2,5	2:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
1250-1600	1,0-2,5	1:1	355	190	537	874.5	1060	520	450	670	750	965	1100	360	40	26
2000	1,0-2,5	1:1	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34

Σημειώσεις:
1.Το φρένο είναι AC220V και DC220V προαιρετικό, άλλη τάση πέδησης συμβουλευτείτε μηχανικούς.
2.Η αναλογία ισορροπίας είναι 0,45~0,5.
3. Οι παράμετροι με "★” θα πρέπει να συμμορφώνονται με μηχανικούς για το εξωτερικό.
4. Το φρένο AC είναι εξοπλισμένο με ελεγκτή, δεν απαιτείται μετασχηματιστής υποβάθμισης. Το φρένο συνεχούς ρεύματος απαιτεί μετασχηματιστή υποβάθμισης στο ερμάριο.
η τάση διατήρησης εγγύησης είναι το 50% της τάσης συλλογής.
5.Αίτηση μονάδας δίσκου Regen, συμβουλευτείτε μας και κατόπιν παραγγείλετε με σημειώσεις.
6.Τα φρένα συμμορφώνονται με το GB/T 7588.1 είναι ελαφρώς διαφορά μεταξύ της εικόνας και της πραγματικής.

Μοντέλο	Ικανότητα κιλά	Ταχύτητα ανελκυστήρα m/s	Ονομαστική έξοδος KW	Ονομαστικό ρεύμα A	Ωριαία ταχύτητα σ.α.λ	Συχνότητα Hz	Διάμετρος τροχαλίας mm	Πολωνοί 2π	Ροπή Nm	Σχοινιά	Groove Dist. mm	Γωνία κοπής	Groove Angle	Rop-ing	Φορτίο άξονα κιλά	Τροχός λαβής	Remole Release	Αδράνεια kg m^2	Βάρος κιλά
WTY2-2500-100	2500	1.0	16.5	35.0	73	12.2	520	20	2145	8-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	16.40	1350
WTY2-2500-150		1.5	25.3	59.0	110	18.4			2194
WTY2-2500-160		1.6	27.0		118	19.6			2194
WTY2-2500-175		1.75	29.6	60.0	129	21.4			2199
WTY2-2500-200		2.0	34.0	75.0	147	24.5			2210
WTY2-2500-250		2.5	41.0	95.0	184	30.6			2236
WTY2-3000-100	3000	1.0	20.0	44.0	73	12.2	520	20	2600	9-Φ13	20	β=95°	γ=30°	2:1	10000	N	N	17.90	1450
WTY2-3000-150		1.5	29.0	80.0	110	18.4			2519
WTY2-3000-150		1.6	31.0	80.0	118	19.6			2519
WTY2-3000-175		1.75	34.0	80.0	129	21.4			2526
WTY2-3000-200		2.0	39.0	98	147	24.5			2535
WTY2-3000-250		2.5	49.0	120	184	30.6			2548
WTY2-3600-100	3600	1.0	24.9	62.0	60	15.9	640	32	3985	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-3600-150		1.5	37.4	102.0	90	23.9
WTY2-3600-160		1.6	39.8		95	25.5
WTY2-3600-175		1.75	43.6		104	27.9
WTY2-3600-200		2.0	49.8	120.0	119	31.8
WTY2-3600-250		2.5	62.3	150.0	149	39.8
WTY2-4000-100	4000	1.0	25.4	64.0	60	15.9	640	32	4058	7-Φ16	24	β=95°	γ=30°	2:1	20000	N	N	34.10	2600
WTY2-4000-150		1.5	38.0	105.0	90	23.9
WTY2-4000-160		1.6	40.6		95	25.5
WTY2-4000-175		1.75	44.4		104	27.9
WTY2-4000-200		2.0	50.7	122.0	119	31.8
WTY2-4000-250		2.5	63.4	152.0	149	39.8
★SWTY2-1250-100	1250	1.0	7.3	18.5	37	6.1	520	20	1874	8-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1250-150		1.5	10.8	28.0	55	9.2												16.40	1350
★SWTY2-1250-160		1.6	11.6		59	9.8
SWTY2-1250-175		1.75	13.9	33.0	64	10.7			2061
SWTY2-1250-200		2.0	15.5	35.0	73	12.2			2013
SWTY2-1250-250		2.5	19.8	44.0	92	15.3			2061
★SWTY2-1350-100	1350	1.0	7.8	19.0	37	6.1	520	20	2023	8-Φ13	2 0	β=95°	γ=30°	1:1	10000	N	N	17.90	1450
★SWTY2-1350-150		1.5	11.7	30.0	55	9.2												16.40	1300
★SWTY2-1350-160		1.6	12.5		59	9.8
★SWTY2-1350-175		1.75	13.6		64	10.7
SWTY2-1350-200		2.0	17.1	38.0	73	12.2			2226
SWTY2-1350-250		2.5	21.4	47.0	92	15.3
★SWTY2-1600-100	1600	1.0	9.3	21.0	37	6.1	520	20	2398	9-Φ13	20	β=95°	γ=30°	1:1	10000	N	N	17. 90	1450
SWTY2-1600-150		1.5	15.2	42.0	55	9.2			2638
SWTY2-1600-160		1.6	16.2		59	9.8
SWTY2-1600-175		1.75	17.8		64	10.7
SWTY2-1600-200		2.0	20.3	45.0	73	12.2
SWTY2-1600-250		2.5	25.4	60.0	92	15.3
★SWTY2-2000-100	2000	1.0	11.6	35.0	30	8.0	640	32	3689	7-Φ16	24	β=95°	γ=30°	1:1	20000	N	N	34.10	2600
SWTY2-2000-150		1.5	19.0	62.0	45	12.0			4058
ΣΜΤΥ2-2000-160		1.6	20.3		48	12.7
SWTY2-2000-175		1.75	22.2		52	13.9
SWTY2-2000-200		2.0	25.4	64.0	60	15.9
SWTY2-2000-250		2.5	31.7	80.0	75	19.9

Κάντε κλικ για να δείτε την εικόνα
